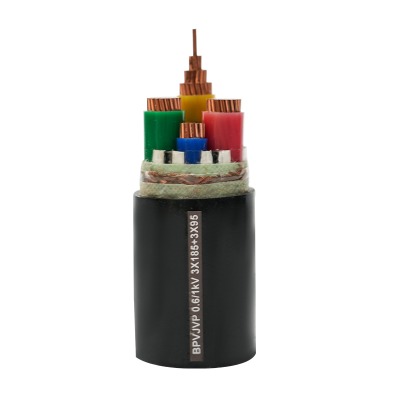

Comment sélectionner correctement le câble d'alimentation du circuit principal 0,6/1KV pour le convertisseur de fréquence
Sélection Câble d'alimentation du circuit principal 0,6/1KV pour convertisseurs de fréquence nécessite une prise en compte approfondie de plusieurs facteurs clés pour garantir la sécurité opérationnelle. Premièrement, la section transversale du câble doit être déterminée en fonction du courant nominal du variateur de fréquence, généralement choisi comme étant compris entre 1,2 et 1,5 fois la capacité de transport de courant admissible à long terme pour éviter la surchauffe et le vieillissement du câble dus à une surcharge. Deuxièmement, il faut prêter attention au matériau isolant du câble ; étant donné que les convertisseurs de fréquence génèrent des harmoniques pendant le fonctionnement, une isolation en polyéthylène réticulé (XLPE), qui résiste aux tensions d'impulsion haute fréquence, est préférable. Ce matériau résiste efficacement au vieillissement sous contrainte électrique, prolongeant ainsi la durée de vie. Parallèlement, la structure de blindage du câble est cruciale : un enroulement en ruban de cuivre combiné à un tressage en fil de cuivre est recommandé pour le blindage composite, réduisant ainsi les interférences électromagnétiques avec les équipements environnants. De plus, le matériau de la gaine doit être sélectionné en fonction de l'environnement d'installation : gaines en polyéthylène avec une bonne résistance à l'eau pour les zones humides et gaines en polychlorure de vinyle ignifuge pour les environnements à haute température.
Points clés pour le traitement de flexion lors de l'installation du câble convertisseur de fréquence 0,6/1KV
Un traitement de flexion approprié lors de l'installation affecte directement les performances et la durée de vie des câbles du convertisseur de fréquence 0,6/1KV. Le rayon de courbure doit suivre strictement les spécifications du produit : généralement, le rayon de courbure des câbles unipolaires ne doit pas être inférieur à 15 fois le diamètre extérieur du câble et celui des câbles multiconducteurs à au moins 12 fois. Des rayons de courbure trop petits peuvent endommager les couches d'isolation et de blindage, voire provoquer des courts-circuits. Pour les coudes à angle droit, des cintreuses dédiées doivent être utilisées pour éviter les chocs violents ou les flexions forcées, empêchant ainsi la déformation du conducteur ou la fissuration de la gaine. Lors de la pose de câbles dans des tuyaux, des manchons de protection doivent être ajoutés aux ouvertures des tuyaux pour éviter que des arêtes vives ne rayent la surface du câble. De plus, les câbles ne doivent pas être trop tendus lors de la fixation ; une certaine marge de dilatation doit être réservée pour s'adapter à la dilatation et à la contraction thermiques dues aux changements de température, réduisant ainsi les dommages dus aux contraintes mécaniques.
Spécifications de mise à la terre pour la couche de blindage du câble du circuit principal 0,6/1KV
Une mise à la terre correcte de la couche de blindage dans les câbles du circuit principal 0,6/1KV est essentielle pour supprimer les interférences électromagnétiques, nécessitant le strict respect des normes en vigueur. La mise à la terre asymétrique, où une seule extrémité de la couche de blindage est mise à la terre de manière fiable et l'autre laissée flottante, est la plus courante. Cette méthode convient aux câbles de moins de 50 mètres, évitant efficacement les courants induits dans la couche de blindage. Pour les câbles de plus de 50 mètres, une mise à la terre à double extrémité est recommandée, avec des connexions équipotentielles au milieu pour empêcher la circulation du courant dû aux différences de potentiel de terre. Les bornes de mise à la terre doivent être en cuivre pour garantir un contact étroit avec la couche de blindage, et la résistance de mise à la terre doit être contrôlée en dessous de 4 ohms. De plus, la section transversale du fil de terre de la couche de blindage ne doit pas être inférieure à 1,5 millimètres carrés, posée indépendamment pour éviter de partager un corps de mise à la terre avec des lignes électriques, évitant ainsi les interférences avec la transmission du signal. Après la mise à la terre, les connexions doivent être enveloppées d'un ruban isolant pour éviter l'oxydation induite par l'humidité.
Méthodes d'adaptation de la température pour le câble convertisseur de fréquence 0,6/1KV dans différents environnements
Les câbles convertisseurs de fréquence 0,6/1KV nécessitent des mesures d'adaptation spécifiques à la température dans divers environnements pour garantir un fonctionnement stable. Dans les endroits où la température ambiante dépasse 40°C, tels que les ateliers métallurgiques, des câbles avec une température nominale de 90°C ou plus doivent être utilisés, avec des sections transversales augmentées de manière appropriée pour compenser la capacité de transport de courant réduite à des températures élevées. Dans les environnements à basse température (inférieure à -15°C), des câbles résistants au froid avec des gaines présentant une bonne ténacité à basse température sont nécessaires pour éviter les fissures fragiles ; un préchauffage à température ambiante avant l’installation est également requis. Pour les environnements soumis à une corrosion pétrolière ou chimique, tels que les usines chimiques, des câbles gainés spéciaux résistants à l'huile et aux produits chimiques doivent être sélectionnés, avec des contrôles réguliers de l'intégrité de la gaine. Pour un enfouissement direct sous terre, des couches de sable doivent être posées autour des câbles pour isoler les impuretés du sol, avec des panneaux d'avertissement pour éviter les dommages mécaniques externes.
Méthodes de détection et de jugement des défauts courants dans le câble convertisseur de fréquence 0,6/1KV
Une détection rapide et précise des défauts dans les câbles des convertisseurs de fréquence 0,6/1KV est essentielle pour une reprise opérationnelle rapide. En cas de déclenchement ou de surcharge, un thermomètre infrarouge doit d'abord mesurer la température de surface du câble ; une surchauffe localisée peut indiquer des connexions de conducteurs desserrées ou une section transversale insuffisante, nécessitant un resserrage ou le remplacement du câble. Pour les défauts d'isolation, un mégohmmètre peut mesurer la résistance d'isolement : des valeurs inférieures à 0,5 mégohms indiquent un vieillissement ou de l'humidité, nécessitant l'identification de la source d'humidité, un séchage ou un remplacement dans les cas graves. Les défauts suspectés de la couche de blindage peuvent être vérifiés via des tests de conductivité ; un blindage brisé augmente les interférences électromagnétiques, nécessitant une reconnexion et une mise à la terre appropriée. De plus, des inspections visuelles des dommages à la gaine ou des conducteurs exposés doivent être effectuées, avec des réparations rapides pour éviter une escalade des défauts.
